Есть контакт! Тонкости работы с электропроводкой
Каждому из нас приходится иметь дело с электричеством: подключать разные электроприборы, время от времени ремонтировать их. Кое-кто отваживается и на более серьезные операции — самостоятельно наращивает электропроводку в дачном доме, хозблоке и т.д. Как делать это правильно, не подвергая риску ни себя, ни окружающих, ни имущество?
Если при включении утюга или компрессора холодильника мигают лампочки либо вздрагивает изображение на экране телевизора, а прежде такого не было, значит, неисправно какое-то контактное соединение. Его необходимо отыскать и починить.
При ремонте контактных соединений придется освобождать жилы проводов от изоляции. Если они помещены в общую изоляционную оболочку, то, срезая ее, можно случайно повредить и изоляцию жил.
Чтобы этого не случилось, нужно круто изогнуть провод и легкими движениями ножа поперек провода надрезать оболочку с внешней стороны изгиба. Как только оболочка будет прорезана, она сама раскроется, обнажая изоляцию жил (рис. 1а), которую следует оставить нетронутой. Изогнув провод в другую сторону, разрез на оболочке нужно последовательно увеличивать до полного отделения снимаемого участка оболочки, который затем нетрудно стянуть с изоляции жил провода.
Рис. 1. Снятие изоляционной оболочки с многожильного провода (а), зачистка жил проводов (б)
При ремонте наверняка придется отрезать обгоревшие концы проводов и заново зачищать жилы, снимая с них изоляцию.Подрезая изоляцию, следите, чтобы ненароком не надсечь и жилу провода, иначе она обломится, и провода может просто не хватить для подключения к клеммам розетки или для выполнения соединения в ответвительной коробке.
Чтобы не повредить жилу, лезвие ножа направляйте наклонно, как при затачивании карандаша (рис. 1б), а изоляцию лишь надрежьте, не касаясь ножом металла. Оставшийся слой изоляции разорвите, стягивая изоляцию с конца жилы. Если жила выполнена из алюминия (металла, легко повреждаемого), действуйте особенно осторожно. Будет неплохо, если потренируетесь на бросовом куске такого же провода.
Сняв крышку с дефектных розетки или выключателя, осмотрите аппарат. Если корпус, на котором закреплены токоведущие детали, сделан из пластмассы и поврежден нагревом, то и после восстановления контактных соединений по обугленной пластмассе может протекать ток, нагрев не прекратится.
Керамические корпуса розеток обычно не страдают от нагрева, но токоведущие детали теряют упругость и уже не могут обеспечить должный контакт со штырями вставляемых в них вилок. В этих случаях придется заменить все устройство. Если же клеммы для подключения проводов лишь окислены, то их нужно зачистить мелкой наждачной бумагой, и аппарат еще поработает.
К розеткам и выключателям жилы проводов подключают в виде кольца или штыря в зависимости от конструкции клемм. Конец многопроволочной жилы (длиной 20-25 мм) освобождают от изоляции (рис. 2), проволочки жилы покрывают припоем, потом вновь скручивают вместе, выполняют кольцо нужного размера, а конец обворачивают вокруг жилы у изоляции провода. Кольцо прогревают паяльником, оно пропаивается и становится жестким. Если нужно получить штырь на конце многопроволочной жилы, то ее оголяют на 6-8 мм, лудят, затем пропаивают.
Рис. 2. Оконцевание многопроволочных жил кольцом и штырем с пропайкой: а — зачищенная жила; б — жила, свернутая в кольцо; в — пропаянное кольцо; г — жила, оформленная штырем и пропаянная
Жилы в виде кольца или штыря закрепляют в винтовых зажимах клемм электрических аппаратов (рис. 3).
Рис. 3. Клеммы розеток и выключателей для проводов, оконцованных кольцом (а) и штырем (б)
При соединении жил проводов в ответвительных коробках нередко ограничиваются их скруткой. Скрутка делает соединение механически прочным, но электрическое сопротивление скрутки велико, что вызовет ее нагрев протекающим током. Использование скрутки без дополнительных мер по улучшению электрического контакта между жилами проводов недопустимо. Сопротивление контактного соединения уменьшают, сваривая жилы проводов или запрессовывая их в специальные гильзы. В бытовых условиях наиболее доступна пайка соединяемых медных жил.
Жилы следует предварительно залудить, причем проволочки многопроволочной жилы, залудив и скрутив их вместе, пропаивать не следует, чтобы жила осталась гибкой. Жилы соединяют двойной скруткой (рис. 4а), затем пропаивают так, чтобы припой заполнил все углубления между жилами проводов.

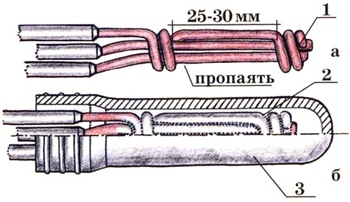

Рис. 4. Соединение жил проводов скруткой с пропайкой, его изолирование: 1 — двойная скрутка жил проводов; 2 — пропаянная скрутка жил; 3 — изоляционный колпачок
Соединение необходимо изолировать хлопчатобумажной прорезиненной лентой с односторонним или двусторонним клеящим покрытием либо поливинил-хлоридной изолентой. Первая применима только в сухих помещениях, вторая может использоваться в сырых помещениях и на открытом воздухе. Она эластична, хорошо приклеивается, выдерживает нагрев до 50°, морозостойка.
В ответвительных коробках соединения удобнее изолировать пластмассовыми колпачками НК длиной 45 мм с внутренним диаметром 9 мм (рис. 4б). Они свободно надеваются на пропаянное соединение, затем укладываются в полость коробки. Если нет готовых изоляционных колпачков, их нетрудно сделать из хлорвиниловой изоляционной трубки, которая свободно надевается на изоляцию сложенных вместе соединяемых проводов.
Учтите: жилы из меди с жилами из алюминия непосредственно соединять нельзя, так как алюминий без использования специальных припоев и флюсов плохо поддается пайке, скрутку из разнородных металлов качественно пропаять не удастся. Кроме того, медь с алюминием в присутствии влаги (а где же ее нет?) образуют так называемую гальваническую пару, в которой протекают микротоки, разрушающие алюминий и выводящие контактное соединение из строя.
Для соединения жил в ответвительных коробках удобно (а если жилы из разнородных металлов, то необходимо!) использовать специальные зажимы — клеммники (рис. 5). Такое соединение не требует дополнительной изоляции и при необходимости легко демонтируется.

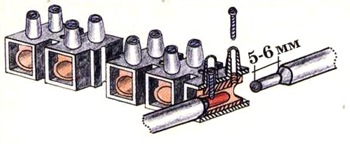

Рис. 5. Клеммник в изоляционном корпусе с винтовым креплением проводов

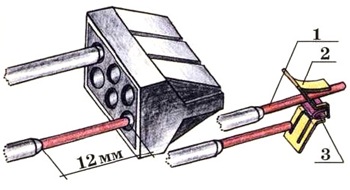

Рис. 6. Клеммник в изоляционном корпусе с безвинтовым креплением проводов: 1 — плоская фиксирующая пружина; 2 — жила провода; 3 — контактная пластина

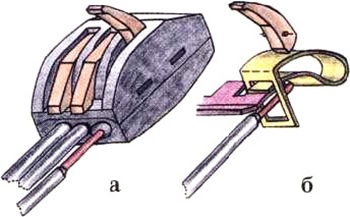

Еще более удобен при монтаже и демонтаже контактных соединений в ответвительных коробках строительно-монтажный клеммник, показанный на рис. 7. При подъеме рычажка 2 плоская пружина 3 сжимается и открывает внутри изоляционного корпуса 1 окно, в которое и вводится жила провода. При опускании рычажка жила пружиной прижимается к контактной пластине 4 и фиксируется в клеммнике. Устройство предназначено для соединения трех проводов с жилами сечением до 2 кв.мм при токе 24 ампера. Его размеры не превышают 20 мм.
Рис. 7. Строительно-монтажный клеммник в изоляционном корпусе с безвинтовым креплением проводов (а) и его контактная система (б)

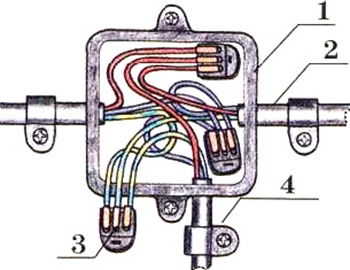

Несколько таких клеммников с проводами легко помещаются в ответвительной коробке (рис. 8).
Рис. 8. Провода, соединенные строительно-монтажными клеммниками, в ответвительной коробке: 1 — корпус ответвительной коробки; 2 — трехжильный провод; 3 — клеммник; 4 — скобки крепления провода к стене
